柴油机车模型制作案例

一、项目背景

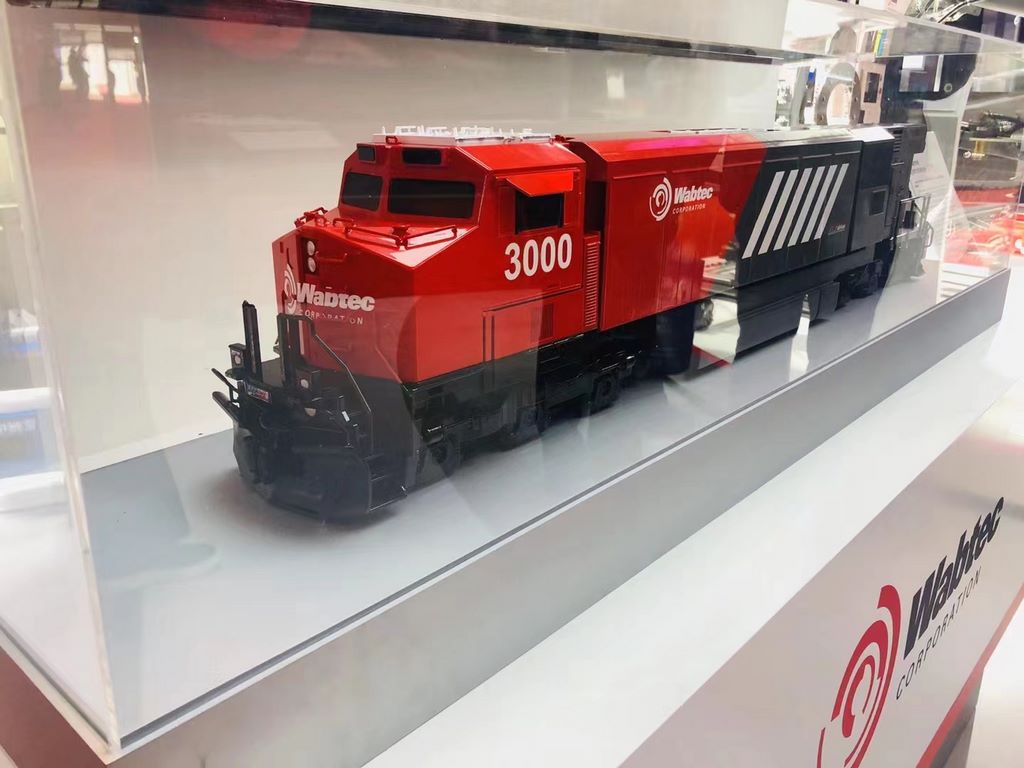

某铁路博物馆委托制作一台柴油机车模型，用于常设展览。客户提供了机车厂原始图纸、漆面样本及细节照片，要求完全还原该型机车的结构特征与历史风貌，整体还原度需达到90%以上，并配备博物馆级亚克力防护系统。

二、主体制作工艺

1. 车体构建

• 采用2mm航空铝板激光切割骨架

• 外蒙皮使用1.2mm冷轧钢板铆接

• 车顶弧度通过液压成型工艺实现

• 底架梁仿制原车鱼腹式结构

2. 行走系统

• 转向架采用铸铁重力铸造

• 轮对进行动平衡调试

• 弹簧悬挂系统真实还原

• 砂箱管路铜管精密弯制

3. 细节还原

• 司机室：仪表盘蚀刻铜制表针

• 散热器：304不锈钢格栅手工组装

• 车钩：全功能自动连挂装置

• 雨檐：黄铜片折边包角处理

三、专业涂装工艺

1. 基础处理

• 全车喷砂除锈达Sa2.5级

• 环氧富锌底漆双组份喷涂

• 原子灰填补接缝处

2. 面漆施工

• 主色采用铁路专用醇酸磁漆

• 橘黄色警示带机器喷涂

• "东风"字体阴文雕刻填漆

• 车号采用丝网套色印刷

3. **旧化处理"

• 转向架模拟油污堆积

• 踏面还原磨耗斜面

• 排气管做高温氧化渐变

• 车顶添加煤灰沉积效果

四、防护系统制作

1. **亚克力罩体"

• 12mm厚防紫外线亚克板

• 三维曲面热弯成型

• 光学级抛光处理

• 接缝采用UV胶无缝拼接

2. **展示基座"

• 钢结构承重框架

• 黑金沙大理石台面

• 嵌入式LED轨道照明

• 恒温恒湿控制系统
