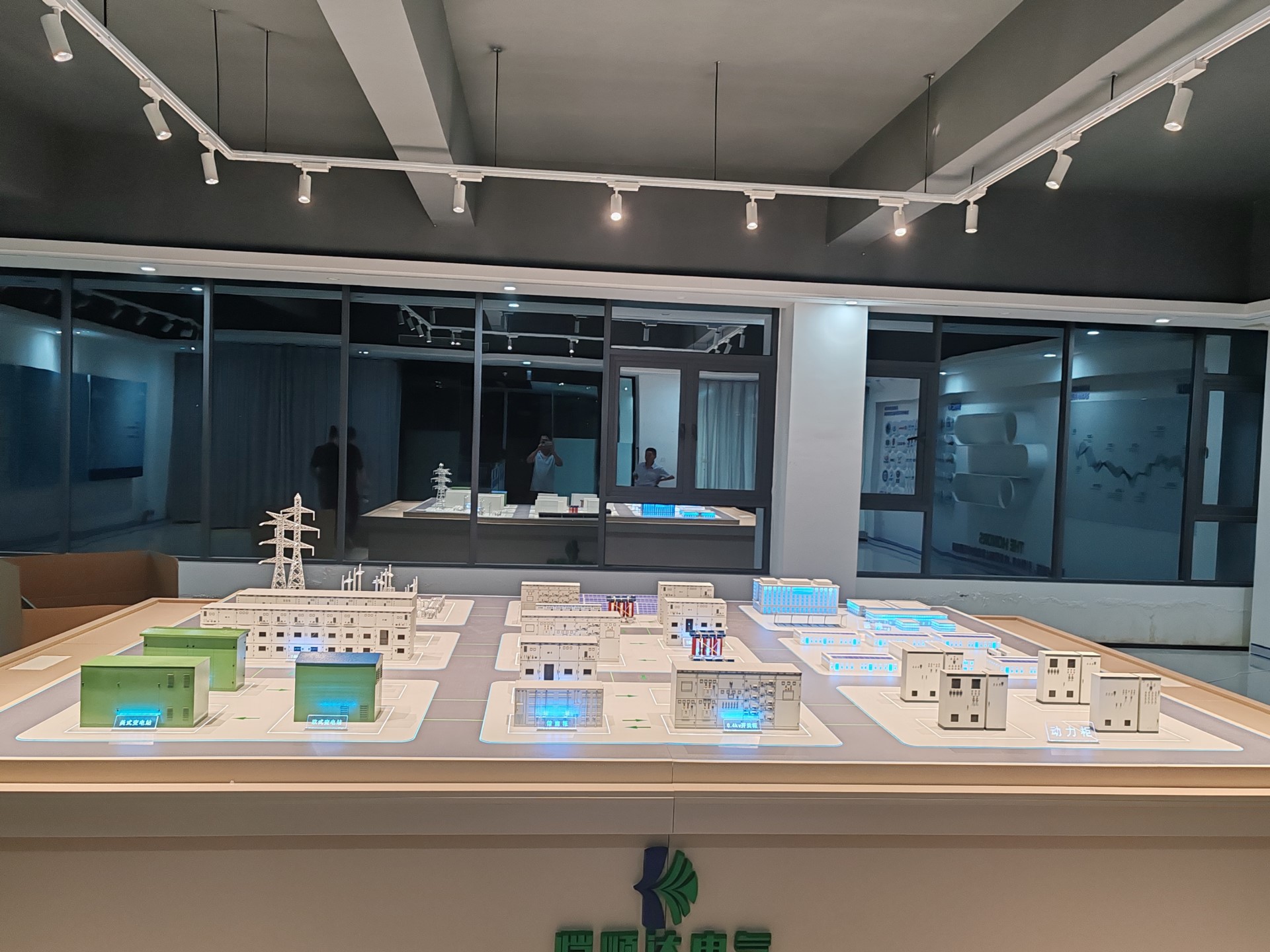

电气沙盘模型制作

那么，什么是电气沙盘模型？它与普通电力展板有何区别？又该如何科学制作？本文将为您全面解析。

一、什么是电气沙盘模型？

• 发电侧：光伏电站、风电场、储能电站、火电厂等能源基地；

• 输变电侧：220kV/110kV变电站、开关站、GIS组合电器等；

• 配电侧：环网柜、箱式变电站、智能电表台区、充电桩网络；

• 用户侧：工业园区微网、零碳建筑、数据中心供配电系统。

• 高仿真还原：设备外形、颜色、标识严格按国标或客户VI执行；

• 动态演示：LED灯带模拟电流流向，电机驱动隔离开关动作；

• 智能互动：支持触摸屏控制、扫码联动大屏、远程数据接入；

• 模块化设计：可拆分展示局部系统（如仅展示储能+PCS），便于灵活布展。

二、常见疑问解答

疑问1：电气系统看不见摸不着，做沙盘模型真的能准确表达技术细节吗？

疑问2：模型通电是否安全？能否长期稳定运行？

三、制作电气沙盘模型的好处

1. 提升沟通效率：5分钟模型演示胜过30页PPT，尤其适合向非技术领导或公众讲解；

2. 增强方案说服力：在投标或规划汇报中，实体模型展现专业度与细节把控能力；

3. 支持沉浸式体验：观众可亲手操作“合闸”“切换运行方式”，加深理解；

4. 强化品牌形象：精致模型传递“技术扎实、注重细节”的企业形象；

5. 长期复用价值高：一套模型可用于展会、展厅、培训、宣传片拍摄等多种用途。

四、电气沙盘模型制作的详细过程

第一步：需求调研与资料收集

• 明确模型用途（展会展示？政府汇报？教学实训？）

• 确定展示范围（整个区域电网？单个变电站？光储充微网？）

• 收集技术资料：电气一次图、二次图、平面布置图、设备照片、品牌色卡

• 商定比例（常见1:200～1:500）、尺寸、是否需要动态/互动功能、预算与交付周期

第二步：方案设计与3D建模

• 工程师根据图纸绘制沙盘底图，标注设备位置与线路走向

• 建立各设备3D模型（主变、断路器、隔离开关、光伏板、储能柜等）

• 设计灯光逻辑：用红/绿/黄LED分别表示高压/低压/信号回路

• 规划动态机构：如电动刀闸开合、风机叶片旋转、充电桩指示灯闪烁

• 输出全景效果图、爆炸图及功能说明文档供客户确认

第三步：底座与地形制作

• 采用高密度木板或亚克力板制作沙盘基座，确保平整稳固

• 根据地理信息制作微缩地形（如山丘、河流、道路），增强场景感

• 铺设草皮、道路贴纸、建筑模型等环境元素，提升整体观感

第四步：设备制作与电路集成

• 主要设备（变压器、开关柜、逆变器等）采用CNC雕刻+UV打印，还原铭牌与细节

• 安装LED灯带模拟母线与电缆，埋入透明光纤增强光效

• 布置低压电路：每个设备独立控制，支持分区开关

• 集成控制系统：可选PLC、Arduino或定制控制盒，实现一键启停、模式切换

第五步：动态机构安装与调试

• 安装微型电机驱动隔离开关、接地刀等可动部件

• 调试风机、水泵等旋转模型，确保运转平稳无噪音

• 联调灯光与动态逻辑：如“合闸→绿灯亮”“故障→红灯闪”

第六步：表面处理与交互系统集成

• 喷涂设备标准色（如变压器灰色、断路器绿色），丝印电压等级与编号

• 加装亚克力透明罩（可选），兼顾防尘与观赏性

• 集成交互模块：触摸屏操作界面、二维码链接数字孪生平台、语音解说系统
